Panduan Service Monitor II BLOK VERTIKAL

Setelah sekian lama, akhirnya sempet juga untuk melanjutkan panduan service monitor II. Dan kali ini kang EKO akan membahas tentang BLOK VERTIKAL melanjutkan BLOK HORISONTAL. Lanjuttttt.....

Rangkaian vertikal adalah rangkaian yang berfungsi untuk menarik gambar ke atas dan ke bawah.

Apa saja bagian komponen dari BLOK HORISONTAL ini ...?

Komponen utama rangkaian ini adalah :

1. IC antara lain : TDA 1675, TDA 4866, TDA 8132, TDA 9302, STV 9302, dll
2. Elco : elco ini fungsinya untuk regulator / filter tegangan.

Cara Kerja Rangkaian Vertikal :

Sumber tegangan rangkaian vertikal ini adalah power suply terutama tegangan 12v dan -12v. Tapi ini tidak mesti , karena tiap monitor punya karakteristik tegangan yg berbeda-beda.
Input vertikal diperoleh dari kabel VGA yaitu vertikal syncrone yang masuk ke rangkaian syncronisasi dan diteruskan ke IC vertikal. Didalam IC inilah semua pengaturan dan penguatan sinyal dilakukan dengan bantuan ELCO sebagai filter tegangan. Jika ELCO ada yang rusak maka vertikal tidak akan bekerja sempurna, misal gambar menggulung, dll. Output blok vertikal ini juga dihasilkan oleh IC vertikal yang kemudian di umpankan ke YOKE VERTIKAL. Output rangkaian vertikal ini kalau diukur tegangannya berkisar 4-10 VAC. Jadi tegangannya AC.

Untuk melihat secara utuh gambar rangkaian blok monitor KLIK DISINI

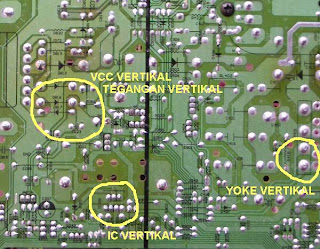

Berikut ini Wujud dan bagian- bagian Blok VERTIKAL ( Monitor Advance Hitam 15" ) :




Di bawah ini adalah bagan PCB Blok VERTIKAL (Monitor Advance 15 hitam)



Berlanjut ke Trouble Shooting Rangkaian VERTIKAL ........


-

Posting lain yang mungkin ingin anda baca :

9 komentar :

axnn said...

tampilan layar hanya ada ditengah, arah vertikal, bagian atas dan bawah hitam (tidak ada tampilan, apanya ya?

Eko Supriyanto said...

axnn :
solder ulang IC vertikalnya mas, cek juga elco di sekitarnya, kalo ada yg melembung ganti aja...

dwi said...

mas mao nanya monitor ku spc 15" semula warna dominan merah kadang normal tp sering kluar merah trus skr mati tp lampu led nyala seperti mendapat sinyal dr pc. kemudian pernah tak coba di lain hari monitor nyala sedetik langsung mati lg apanya y mas?

pyox said...

MAS KALO MONITOR GTC GAMBAR ATAS KEPOTONG PADAHAL V POSITION DAH MENTOK KEBAWAH KIRA2 APANYA YANG RUSAK?

Eko Supriyanto said...

DWI :
solder ulang RGBnya

PYOX :
ganti resistor 0,1 ohm di pin no 4 ic vertikal

Hery Suprayitno said...

Mas kalo manitor relion 15 inch hidup keluar gambar terus tidak lama mati, lampu led juga mati kemudian hidup lagi begitu terus , ada suara cetek cetek ..kenapa ya

Ddemit Cyber said...

mas tv saya gambarnya hanya ada di atas dan terbalik ... kira kira apanya ya ?

Ddemit Cyber said...

mas tv saya gambarnya hanya ada di atas dan terbalik ... kira kira apanya ya ?

ary1993 said...

mas klo tv monitor layar tidak penuh saat buka, tapi saat size bisa penuh.
vert pos tidak mau keatas lagi kira2 apa yamas yang harus diperbaiki.
