Panduan Service Monitor CRT BAB I

Sesuai dengan janji saya untuk menulis panduan service monitor, kali ini saya akan memulainya dari bahasan paling awal sampai dengan nanti selesai. InsyaAllah....

Semoga tulisan ini bermanfaat bagi semuanya baik yang baru mulai belajar maupun yg sudah senior.

PERALATAN KERJA

1. AVO METER / MULTI TESTER
Adalah alat yang digunakan untuk mengukur tegangan, arus, dan hambatan. AVO kependekan dari AMPERE, VOLTAGE, OHM.

Multitester ada 2 jenis yaitu :

1. Analog (pakai jarum penunjuk)



Multitester analog yang pakai jarum hasil ukur berupa jarum penunjuk yang menunjuk pada papan skala.
• Untuk Ohm meter : skala ukur 0 Ohm ada disebelah kanan.
• Untuk DCVolt, ACVolt, DC Amp : skala ukur 0 ada disebelah kiri.

PERHATIAN :
Untuk pengukuran hambatan jarum penunjuk harus selalu di nol kan (Zerro Ohm Adjustment). Caranya probe merah dan hitam dihubungkan kemudian atur tombol Zerro Ohm Adj sampai menunjuk angka nol. Tiap kali perubahan batas ukur Ohm meter harus selalu dilakukan Zerro Ohm Adj.

“ BATAS UKUR HARUS DIATAS UKURAN KOMPONEN YANG DIUKUR “

Misalnya :
Tegangan yang akan diukur : 220 VAC maka batas ukurnya : 250 VAC / 500 VAC.


2. Digital (pakai LCD)



Multitester digital hasil ukur langsung dapat dilihat dilayar berupa angka.

2. SOLDER
Adalah pemanas timah. Ini adalah alat utama dalam pekerjaan elektronika. Alat pelengkap solder adalah pasta yang berfungsi untuk membersihkan ujung solder agar mudah untuk mencairkan timah. Solder yang baik dilengkapi dengan switch untuk menaikkan dayanya sehingga pada waktu digunakan untuk menyolder jalur yang tebal akan dapat mencairkan timahnya.

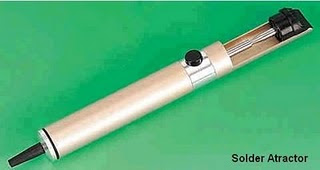

3. SOLDERING ATRACTOR
Adalah alat untuk menarik timah yang menempel di papan PCB yang terlebih dahulu dicairkan dengan solder. Cara kerjanya seperti pompa tapi kebalikannya yaitu menarik.



4. OBENG
Obeng adalah alat untuk membuka sekrup. Obeng yang digunakan adalah obeng -, obeng +, dan obeng trim.



5. TANG
Tang ada beberapa jenis yaitu tang biasa, tang potong (untuk memotong kaki komponen / kabel), tang cucut (untuk memegang / mengambil komponen).



Bersambung ke BAB II MENGENAL & MENGUKUR KOMPONEN ELEKTRONIKA, .......


-
